Een sterke haak

Ik had een sterke haak nodig. Een goede gelegenheid om met Fusion360 te oefenen en een goede gelegenheid om weer eens een stukje te schrijven.

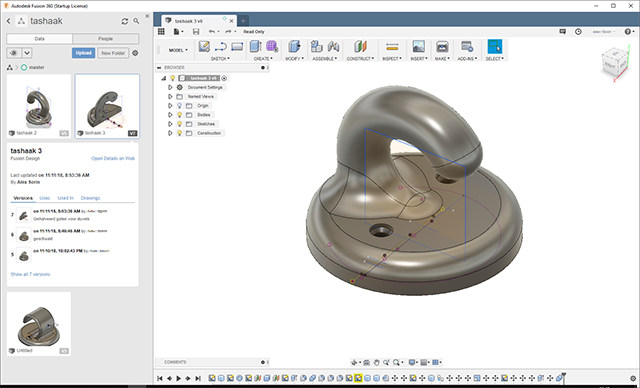

Het ontwerp

Het ontwerp

Voor maximale stevigheid is de haak in twee delen geprint en aan elkaar gelijmd. Dit voorkomt overhang en de lagen lopen dan niet haaks op de te verwachten krachten.

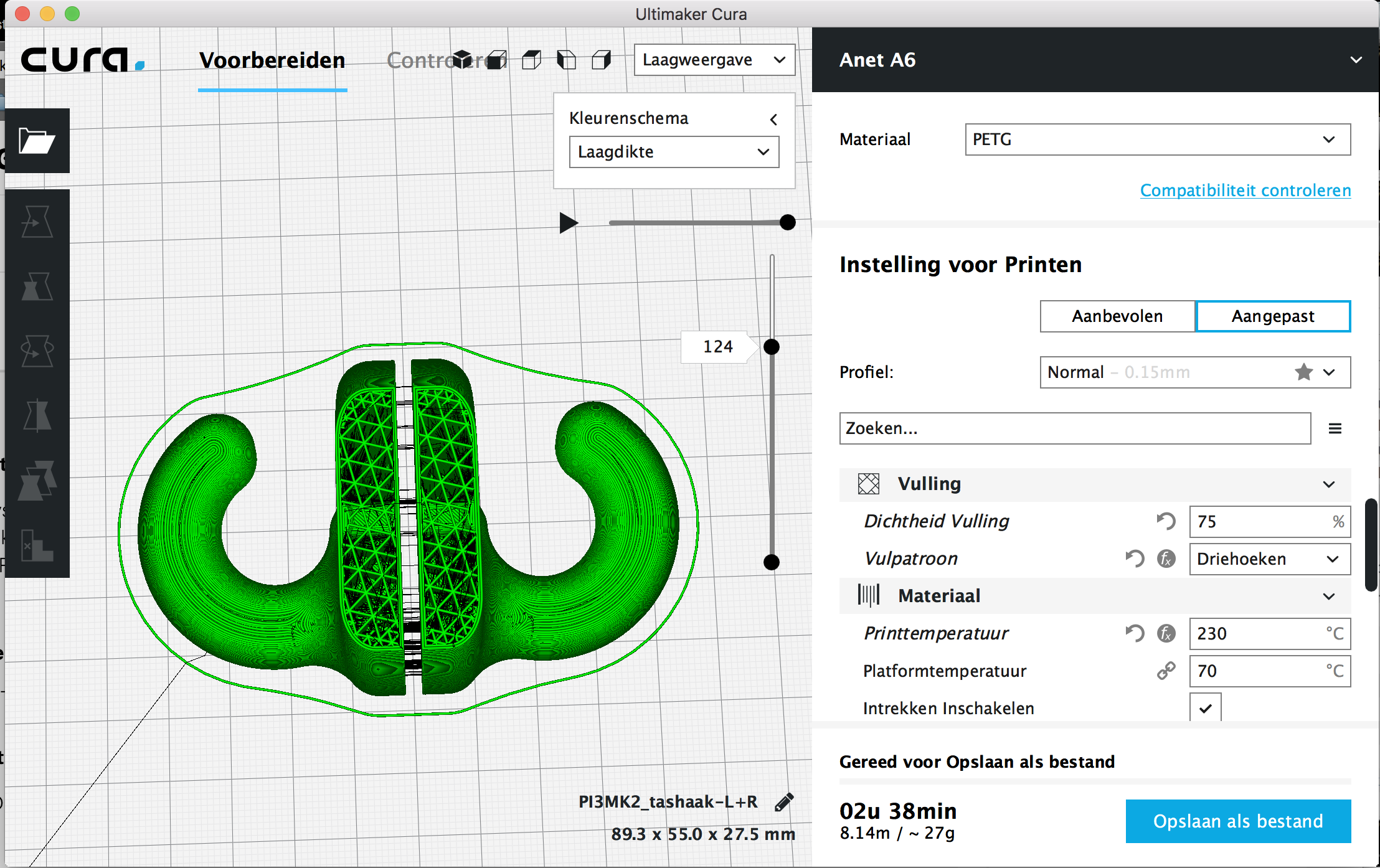

Slicen...

Slicen...

Dit exemplaar was geprint in lagen van 0.15mm met een vulling van 75% in PETG (230°C en een kapton bed op 70°C). PETG is op dit moment mijn favoriete materiaal voor zwaardere toepassingen. Het print gemakkelijk en het is veel sterker en vochtbestendiger dan ABS of PLA.

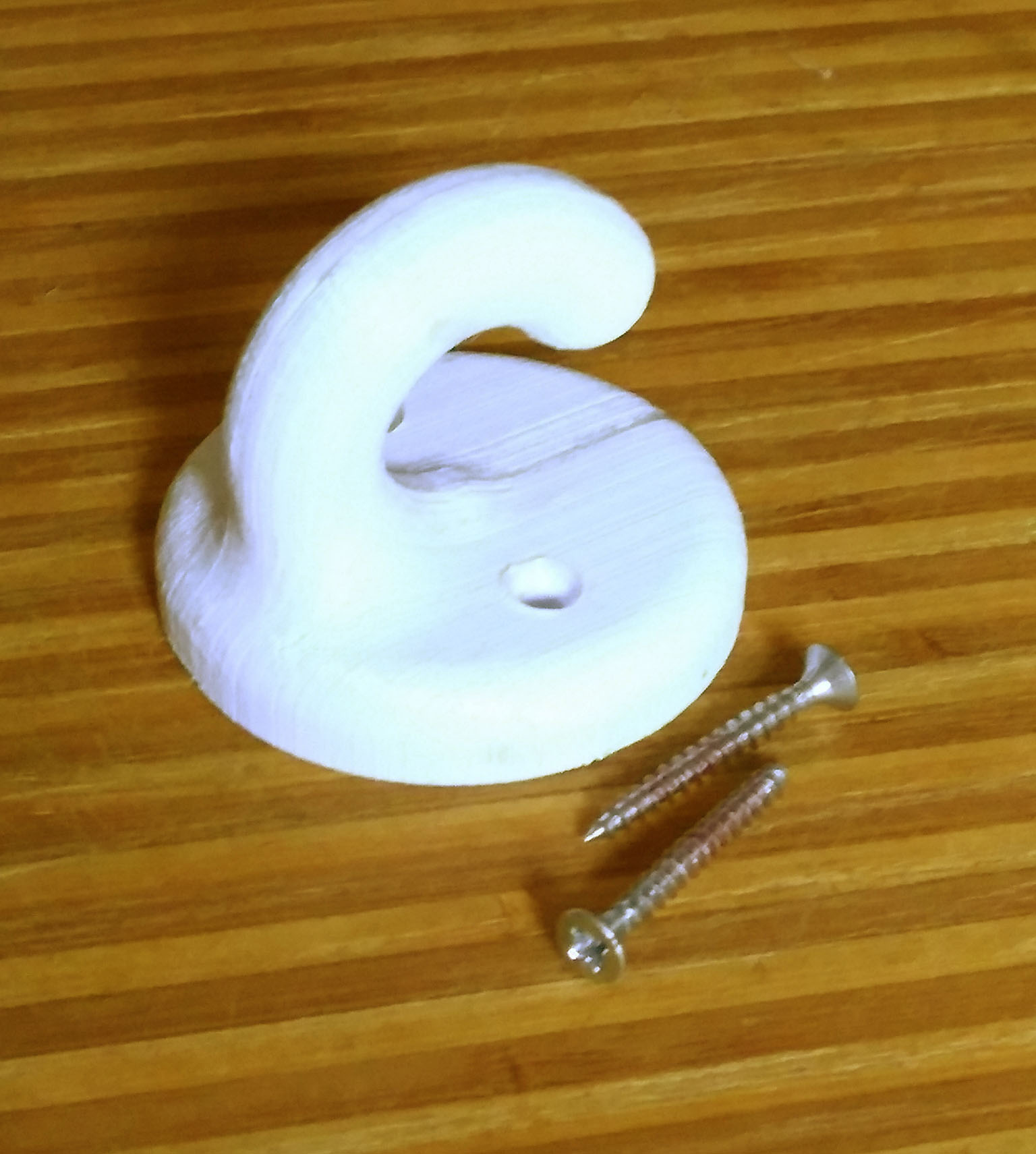

Het resultaat

Het resultaat

De haak kan onder een plank of aan de muur gemonteerd worden. In een snelle test kon de haak zowel horizontaal als verticaal gemonteerd zonder moeite een kettlebell van 24 Kg dragen. Veel meer dan de volle boodschappentas waarvoor de haak bedoeld is.

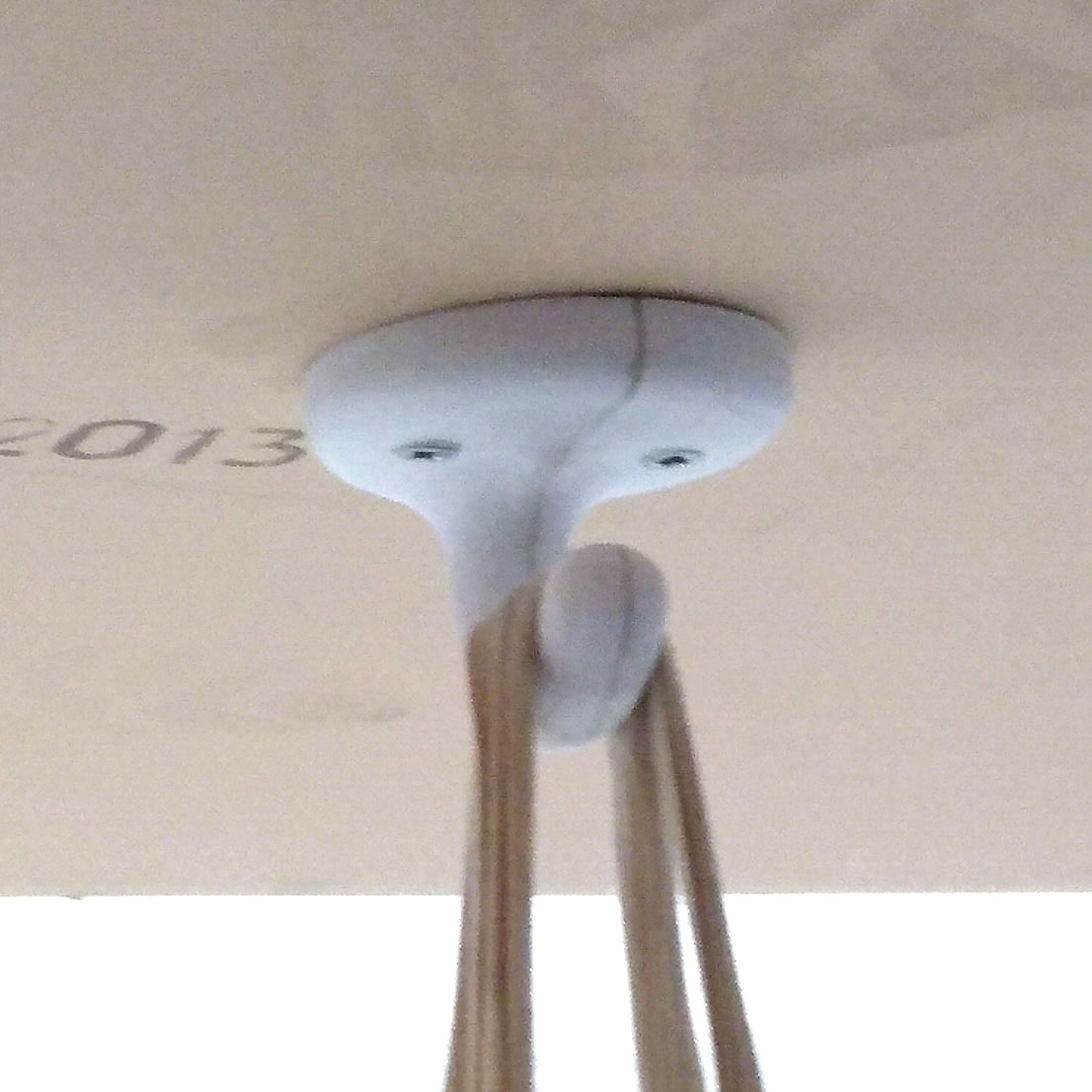

Geïnstalleerd en in actie.

Geïnstalleerd en in actie.

De STL bestanden voor de liefhebbers:
In één stuk
In tweeën gedeeld voor FDM printers
